一、LY-W3 沥青温拌剂具有降低筑路成本，减少环境污染，降低沥青混合料拌合温度， 降低沥青老化程度，延长道路使用寿命的作用。对石料烘干水分含量要求可以适当放宽。
二、在不影响沥青混合料的路用性能前提下，可降低施工温度 20℃-50℃，从而节约能源，每拌合一吨沥青混合料可节约燃气 6-10m3。
三、减少拌合时间（每缸料拌合时间减少 5-6 秒）提高生产效率 10%-12%、降低施工综合成本；无需外加设备，拌合及施工工艺与热拌混合料基本一致。

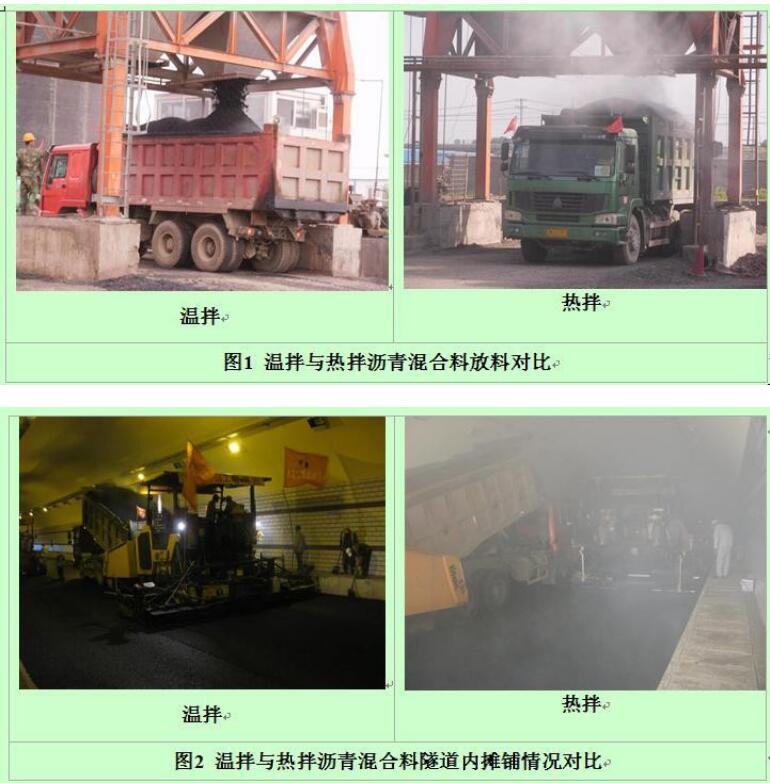

四、环保、实用易于碾压。与热拌沥青混合料相比，温拌沥青混合料可以节省燃料 20% 以上，减少 CO2 排放 65%以上；减少氮氧化物 70%；减少沥青“沥青烟”排放 80%以上。可基本消除致癌的沥青烟和异味。减少对现场操作人员及周边的人员的危害。
五、在低温状态下，可正常施工，延长施工工期。
六、降低成本核算：
1 吨沥青混合料（油石比按 4.0%计算）需要添加 LY-W3 沥青温拌剂：
添加 XTYW 温拌剂增加的成本：40*0.3%=0.120 ㎏ 0.120*85=10.2 元如果用天然气加热节省：7*3.6=25.2 元
注：LY-W3 价格按 85 元/㎏，燃料油按 5 元/㎏，天然气按 3.6 元/ m³。
使用说明：
使用方法：按 沥青量的 0.2-0.5%加入沥青储罐中，搅拌均匀即可使用；没搅拌用沥青泵打 2-3 个循环也可以。
1、基质沥青温拌混合料初压温度控制在 110℃以上，终压 60℃以上。
2、SBS 等改性沥青温拌混合料初压温度控制在 130℃以上，终压 90℃以上。
3、开放温度 50℃以下。
注意事项：摊铺机清洗干净，碾压强度禁止过压。
温拌机理：
LY-W3 温拌剂可将沥青中的氧氮硫化合物所形成的胶团分散成小分子胶束、实现均匀分散，达到降低拌合温度的目的。在压实完成后，温拌剂会向石料与沥青界面转移，具有一定的抗剥落效果，加强集料与沥青胶结料的粘结性能。另外 LY-W3 温拌剂能“收集”石料中残留微量水再沥青胶结料内部暂时性形成结构性水膜，含有表面活性剂的水膜起到润滑作用降低沥青粘度，从而实现温拌，所以石料烘干水分的含量要求可以适当放宽。
技术指标：
表 1 LY-W3 油基沥青温拌剂企业标准 Q/XT 03-2015
|
性 质 |
标 准 |
测 试 方 法 |
|
密度（20℃）kg/L |
0.88-1.0 |
GB/T1884 |
|
运动粘度（60℃，mm2/S） |
50-180 |
SH/T0654-1998 |
|
水分 |
<0.5% |
GB/T 260-2016 |
|
闪点 |
不小于 210℃ |
GT/267 |
|
外观 |
黑褐色至黑色 |
目测 |
|
气味 |
石油沥青味 |
嗅觉 |
产品特点
1、所研制的沥青温拌剂是无毒无异味环保型产品，可直接按质量分数加入沥青中使用；
2、产品中性不含强碱、不含强腐蚀物质性能柔和，不属于危险品；
3、在不影响沥青混合料路用性能的前提下，可降低施工温度 30～50℃，从而节约能源减少环境污染，降低成本；
4、安全、实用、易于碾压、减少沥青烟保护施工人员的身体健康；
5、温拌沥青混合料的设计、拌合及施工工艺与热拌混合料基本一致；
6、降低拌合温度，减轻沥青拌合时沥青老化程度，延长道路使用寿命；
